完成後の写真です。

2年前に　Ｋ式　ＤＡＣを製作してから結構満足して聴いていたのですが
製作する際にお世話になった　お気楽オーディオキット資料館の管理人様が
ＰＣＭ1794を4パラ出来る基板を頒布しておられたので注文してしまいました。

ＰＣＭ1794ですがステレオモ－ド使用とシングルモ－ド（パラ接続）使用で
ダイナミックレンジに「差」　が有る様なので　
4パラ接続にするとシングルモ－ドで使用する以上に
「音」　のダイナミックレンジが拡大されると思ったからです。

電源部は使用中のＤＡＣと共有です。
尚、ＤＡＣ本体の天板は内部の発熱量が多い為パンチングメタルに変更しています。

底面からの内部写真です。

デジタル入力端子もこれまでに製作をした　ＤＡＣ　と同様
光入力を含め　4系統　の入力端子を設けました。
又良く使用する　同軸入力端子にはカップリングコンデンサ－に
今回も　ＳＥコンデンサ－（0.01μＦ）を使用致しました。

ＰＣＭ1794をｃｈあたり　４個　使用したデジタル部です。

4パラ基板を2枚　ＤＡＩ基板を1枚　重ね合わせています。
頒布して頂いた基板が無ければ製作はとても行えません。

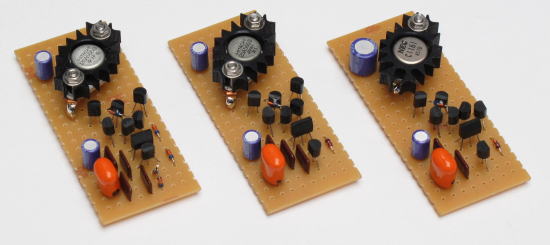

アナログ部の基板です。

基本回路は　Ｋ式　ＤＡＣ　のＮタイプ（2ＳＣ959）です。
ただ4倍になった電流出力を受ける為
ＢＺＣを含め回路定数は一部変更しています。

完成後の内部写真です。

+5ＶReg -12VReg 及び　ＢＺＣ　ＩＶＣの出力段は発熱量が多い為
放熱器を追加致しました。

これまでに製作をした　ＤＡＣ　と比べますと
極端な音質の差は有りませんが
「低域の押し出し感」　等を含め音の　ダイナミックレンジ　は
拡大している様に思います。

暫く比較試聴してみます。
