パワーＩＶＣ ２台を
マルチアンプシステムで使用する為に必要な
電流伝送チャンネルフィルター基板です。
クロスオーバー周波数は　1200Ｈz　

使用したTrは　2ＳＣ1400　2ＳＡ726Ｇ


制御用Ｔｒに　SiC　MOS　FET　を使用した
定電圧基板です。

電流伝送チャンネルフィルターもバッテリードライブの仕様で
製作済みでしたが
上記の　Ｒｅｇ　を組み込んだＡＣ電源タイプに変更しました。

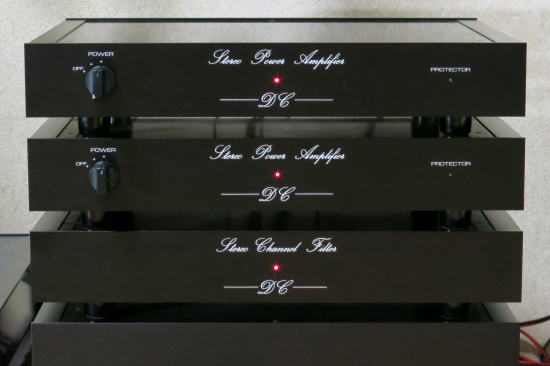

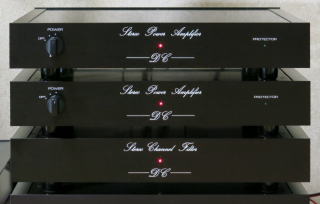

パワーIVC と組み合わせた写真です。

バッテリードライブ　パワーアンプを
パワーIVCとして改造し使用していたのですが
今回ＡＣ電源に変更しました。

アイドリング電流はチャンネル当り250ｍＡ程度に調整しています。
バッテリードライブではとても流せません

パワーＩＶＣ用に製作をした SiC MOS FET Reg です。

電源本体は以前　UHC-MOS FET パワーアンプで使用していた物を
流用しています。

２０１４年４月

チャンネルフィルターの回路をデュアルTr 2SA995 2SC2291
を使用したタイプに変更しました。

クロスオーバー周波数は　1200Hz　変更はありません。

シャ−シに組み込んだ状態です。

最初に製作をした電流伝送チャンネルフィルターと比較すると
入出力のオフセット電圧が調整出来、ドリフトが減少し
安定度が改善されました。

ただ音質的には初期のタイプの方が
良かった様な気が、、、
2ＳＣ1400　2ＳＡ726Ｇ　との違いかな？



２０１６年11月
SCT2450を使用したPOWER　IVC が２台完成したので併せて
ＳＣ1400　2ＳＡ726Ｇ　を使用した初期タイプに戻しました。

パターン側です。
